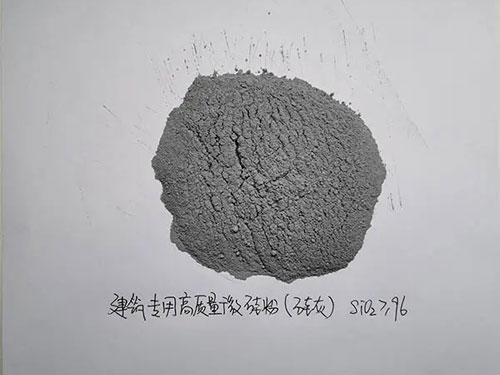

工业硅及硅铁在高温熔炼的过程中，随着废气逸出的粉尘为硅灰或硅粉，其主要成分是活性SiO2（含量约占90%，其中所含游离态SiO2约占10%）。颗粒非常小，是水泥粒径的百分之一，容量小、比表面积大，固有微硅粉之称，它能直接通过呼吸进入人体肺泡，对人身体健康危害ji大。微硅粉广泛用于建筑、化工、冶金等行业。在混凝凝土中主要用于活性掺合料，用于gai善水泥或混凝土的性能，配制具有chao高强、nai磨、耐冲刷耐腐蚀、抗渗透抗冻、早强的特种混凝土，可用于大型水电、海港码头、铁路桥梁、高速公路、飞机场跑道、隧道及城市高层建筑等工程。
由于硅粉颗粒细小、比面积大、活性SiO2纯度高与强火山灰活性等物理化学特点，把硅粉作为掺合料加入混凝土中改善了混凝土多方面性能。
1.硅灰可以提高混凝土早期强度和zui终强度
国内研究表面，当硅粉对水泥的取代率为30%以内时，蒸养温度为80℃，砂浆一天的抗压强度为不掺硅粉的2倍，若采用蒸压养护，则几乎达3倍；采用标准养护，砂浆的抗压强度也明显提高。
2.硅灰可以增加密实度
混凝土中掺入硅粉增加了起反应的硅含量，在电子显微镜下观察，掺硅粉混凝土的水泥石空隙中有晶体生长。另外，硅粉颗粒很细小，均匀地填充了混凝土微孔，微集料填充效应明显。3.改善混凝土离析和泌水性能
浇灌混凝土之后，往往产生水从混凝土中分离出来的现象，即在表层形成水膜，也称之为浮浆，使上层混凝土分布不均匀，影响建筑质量。国外研究证明，硅粉掺入量即取代率Si/(Si+C)愈多，混凝土材料愈难以离析和泌水。当取代率达15%时，混凝土坍落度即使达15~20cm也几乎不产生离析和泌水。当取代率达到20%~30%时，将该混凝土直接放入水中也不易产生离析。由于硅粉对混凝土离析和泌水性能的改善，使掺硅粉混凝土可以用于港口、隧道等水下工程。
4.硅灰可以提高混凝土的抗渗性、抗化学腐蚀性和比电阻
微硅粉用于混凝土中，一方面填充在水泥颗粒的周围，使浆体更为致密；另一方面，它与水泥水化生成的氢氧化钙结合生成水化硅酸钙凝胶，这些凝胶堵塞在毛细管中，使毛细孔变小而且不连续，大大提高了混凝土的密实性，有效的提高了抗氯离子渗入能力，大大增强其抗锈蚀性能。国外研究证明，当混凝土中硅粉取代率为10%~20%时，显著改善了混凝土的抗渗性、抗化学腐蚀性，而且对钢筋的耐腐蚀性也有改善。这是因为密实性的提高和SiO2含量增加，有效地阻止了酸离子的侵入和腐蚀作用。另外，由于硅粉比电阻很高，所以混凝土比电阻可提高1倍以上。
5.硅灰混凝土可以提高工程的抗磨蚀能力，传统的抗磨蚀材料多用环氧砂浆等高分子材料。这类材料抗磨蚀能力虽好，但由于它本身线膨胀系数数倍基于底普通混凝土，又与基底混凝土温度适应不好，在自然气候条件下容易开裂脱落。且施工复杂，有毒性，成本昂贵，不能大面积推广应用。微硅粉作为抗磨蚀材料掺入混凝土中，其抗冲磨能力可提高一倍左右。
6.微硅粉混凝土可以提高工程的抗裂性能，硅灰混凝土抗裂性的提高得益于其混凝土密实性的高度增加，但硅灰混凝土的抗裂性bi须注意因硅灰掺入后造成混凝土收缩增加的不利因素，在实际使用过程中把握掺量的选择。
